Productenbeschrijving

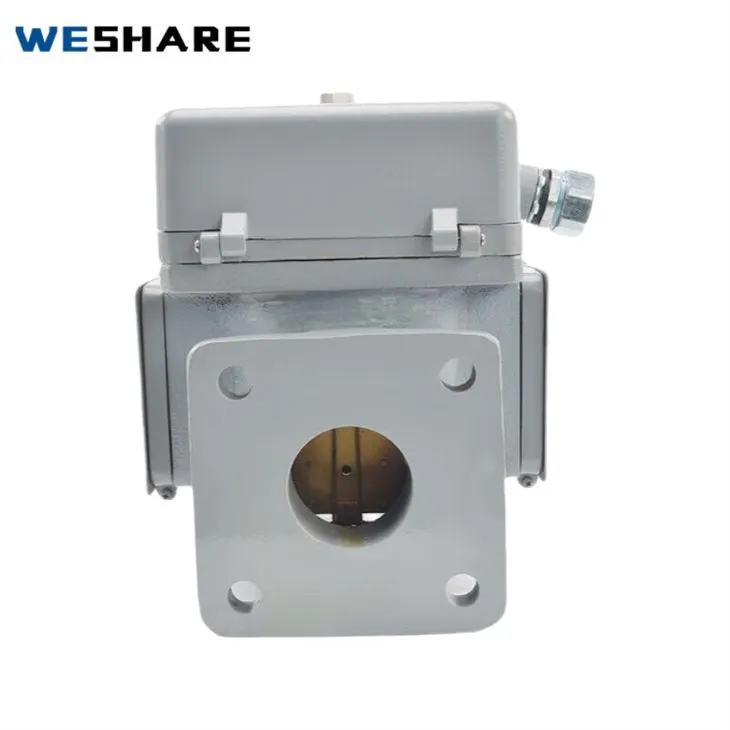

Naam:Transformator gasrelais
Bedrijfstemperatuur:-40 graden tot 120 graden;
Omgevingstemperatuur:-40 graden tot 70 graden.
Vochtigheidsvereiste:Relatieve vochtigheid niet meer dan 95% op +20 graad.
Installatiemethode:De relaispijpleidingas moet parallel zijn aan de deksel van de transformator olietank. Het uiteinde dat leidt tot de oliebonservator kan iets hoger zijn, maar de as mag niet meer dan 4% van de horizontale worden gekanteld.
Beschermingsniveau:IP55 (op aanvraag upgradebaar naar IP65)
De QJ -serie Transformer Gas Relay is een veiligheidsbeschermingsapparaat voor olie - ondergedompeld transformatoren. Geïnstalleerd op de buis die de olietankdop en conservator van de transformator verbindt, kan deze worden uitgerust met een gaskanaal en een gasbemonsteringsdoos om de grond te vergemakkelijken - niveau uitlaatbemonstering. Wanneer een fout binnen de transformator ervoor zorgt dat de isolerende vloeistof ontleedt en gas produceert, of oliespieken veroorzaakt, activeren de contacten van het gasrelais, verbindt het aangewezen circuit en geeft hij onmiddellijk een elektrisch signaal af of wordt automatisch de elektrische apparatuur loskoppeld, waardoor de veilige werking van de transformator wordt beschermd.
| Productmodel | Aantal terminals | D | H | L | A | B | C | E |
|---|---|---|---|---|---|---|---|---|
| Qj 1 - 50 | 5 | Φ50 | 225 | 160 | 120 | 15 | Φ130 | M12 |
| Qj 1 - 80 | 5 | Φ80 | 220 | 160 | 120 | 15 | Φ130 | M12 |
| Qj 6 - 80 | 5 | Φ80 | 220 | 160 | 120 | 15 | Φ130 | M12 |
| Qj 4 - 50 | 5 | Φ50 | 225 | 185 | 125 | 15 | Φ125 | Φ14 |
| Qj 5 - 50 | 5 | Φ50 | 225 | 185 | 125 | 15 | Φ125 | Φ14 |
| Qj 4 - 80 | 5 | Φ80 | 240 | 185 | 160 | 15 | Φ160 | Φ18 |
| Qj 5 - 80 | 5 | Φ80 | 240 | 185 | 160 | 15 | Φ160 | Φ18 |
| Qj 3 - 50 | 6 | Φ50 | 225 | 185 | 125 | 15 | Φ125 | Φ14 |
| Qj 12 - 50 | 6 | Φ50 | 225 | 185 | 125 | 15 | Φ125 | Φ14 |
| Qj 3 - 80 | 6 | Φ80 | 240 | 185 | 160 | 15 | Φ160 | Φ18 |
| Qj 12 - 80 | 6 | Φ80 | 240 | 185 | 160 | 15 | Φ160 | Φ18 |
| Qj 13 - 50 | 8 | Φ50 | 225 | 185 | 125 | 15 | Φ125 | Φ14 |
| Qj 13 - 80 | 8 | Φ80 | 240 | 185 | 160 | 15 | Φ160 | Φ18 |
detail
certificaat
Waarom kiezen voor ons?
Productiekracht: Geavanceerde CNC- en lasersnijapparatuur voor precisiekasten
Gecertificeerde kwaliteit: ISO9001, CE, IEC -normen
Flexibele aanpassing: Één - stopoplossing voor verschillende transformatortoepassingen
Duurzame materialen: Corrosie - resistent, lange levensduur in buitenomstandigheden
Wereldwijde voedingservaring: Geëxporteerd naar meerdere landen, vertrouwd door nutsbedrijven en EPC -aannemers
