Productenbeschrijving

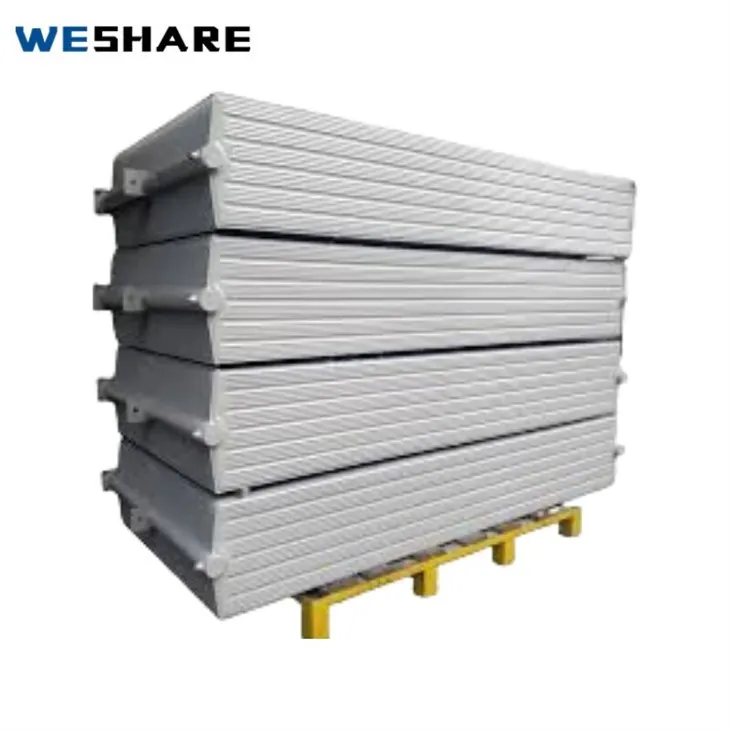

Transformator Radiator is een component die speciaal wordt gebruikt om vermogenstransformatoren te koelen en is een belangrijk onderdeel van het transformator warmtedissipatiesysteem. Het verhoogt het warmteverwisselingsgebied tussen olie en lucht en verwijdert de warmte die tijdens de werking wordt gegenereerd vanuit de binnenkant van de transformator, waardoor de lange - term veilige en stabiele werking van de transformator wordt gewaarborgd.
Warmte -dissipatieproces:
Transformatorolie wordt verwarmd → Hotolie stijgt en komt de radiator binnen → Radiatorwisselingen verwarmt verwarming met lucht door vinnen → Gekoelde olierendementen naar transformatorbox → voltooit een koelcyclus
Transformator radiatortypen die we bieden
| Type | Functies | Toepassingen |
|---|---|---|
| Gegolfde radiator | Compacte structuur, direct gelast op de tank, geen boutverbinding vereist | Voornamelijk gebruikt voor distributietransformatoren |
| Geperste stalen radiator / paneel radiator | Afneembare, sterke warmtedissipatiecapaciteit, geschikt voor grote - schaaltransformatoren | Medium en grote -} formaat Power Transformers |
| Buisvormige radiator | Gerangschikt met meerdere verticale buizen, handig voor luchtkoeling | Grote {- Schaal onderstationen of olie - ondergedompeld Power Transformers |
Productparameters
| Capaciteit (KVA) | Tank (netto grootte) Long × Wide × High (mm) | Positioneringspenlengte × breedte (mm) | Positioneringspenspecificaties (mm) | Tankrand ongelijke hoek (dikke x breedte) | Orbitale afstandsmeter (mm) |
|---|---|---|---|---|---|
| 30 | 695×265×600 | 400×210 | Φ20×35 | 40×63×6 | 400 |
| 50 | 720×280×640 | 440×220 | Φ20×35 | 40×63×6 | 400 |
| 80 | 775×310×695 | 470×240 | Φ20×35 | 40×63×6 | 400 |
| 100 | 800×310×735 | 490×250 | Φ20×35 | 50×75×6 | 400 |
| 125 | 820×325×755 | 510×260 | Φ20×35 | 50×75×6 | 550 |
| 160 | 865×335×755 | 540×270 | Φ20×35 | 50×75×6 | 550 |
| 200 | 905×360×785 | 560×289 | Φ20×35 | 50×75×6 | 550 |
| 250 | 950×375×820 | 590×302 | Φ20×35 | 50×75×6 | 550 |
| project | Gietgrootte | project | Gietgrootte |
|---|---|---|---|
| Golfbreedte (B) | 400 - 1500 | Golfbreedte breedte (e) | 6 - 10 |
| Golfhoogte (H) | 50 - 360 | De dikte van de golfplaten plaat (en) | 1 - 2 |
| Golde sectie -afstand (t) | Groter dan of gelijk aan 40 | Gegolfde extra rand (a) | >20 |
Detail
Waarom kiezen klanten ons als een transformator radiatorleverancier?
1. High {- kwaliteitsgroene materialen + automatisch lasproces
Met behulp van hoge - kwaliteit koude - gerolde stalen platen of koolstofstaal, gecombineerd met volledig automatisch afgeschermde lassen, is de lassterkte hoog, het uiterlijk is prachtig en de olieleksnelheid is laag.
2. Surface Coating Anti - Corrosie voldoet aan internationale normen
Verschillende coatingoplossingen zoals Hot - Dip Galvaniserende, elektroforetische coating, epoxy primer + polyurethaan topcoat kunnen worden verstrekt om het hoofd te bieden aan complexe omgevingen zoals zoutspray, vochtigheid en warmte en woestijnen.
3. Garantie voor verpakkingen en levering exporteren
Ondersteuning van houten doosverpakkingen, pallettransport en zeevrachtcontainerisatie om aan de internationale transportbehoeften van klanten te voldoen.
