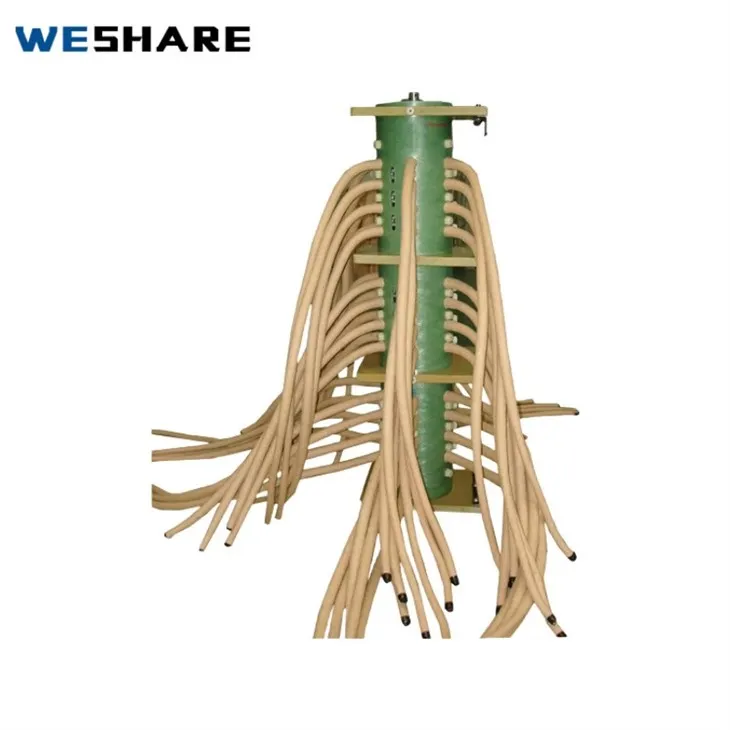

Spanning reguleren Tap Changer

Spanningsregulerende tapwisselaar en dubbele spanningsschakelaars zijn de schakelaars van het type roterende, geschikt voor gebruik in distributietransformatoren gevuld met transformatorolie, of een goedgekeurd equivalent, zowel pool als kussen gemonteerd . De schakelaars zijn gemonteerd door de tankwand en zijn opereerbaar door de tankwand en zijn opereerbaar door de tankwand en zijn opereerbaar door de tankwand en zijn bewerkbaar door de tankwand en zijn opereerbaar door de tankwand en zijn bewerkbaar door de tankwand en zijn opereerbaar door de tankwand en zijn opereerbaar

Ze zijn verkrijgbaar in soorten met één en drie-dek configuraties typen tapwisselaars en dubbele spanningsschakelaars zodat ze kunnen worden gebruikt in een één en driefasig transformatortoepassingen . beoordelingen en prestatiefuncties voldoen aan en overtreffen vaak het
Vereisten van de meeste Transformer -gebruikers .

Het bewegende contactsysteem bestaat uit een door veer geladen, koper vegen contact terwijl de resterende schakelaarconfiguraties bestaan ​​uit een veer geladen, koper rollend contact . De rotor snapt in positie tussen de aangrenzende stationaire contacten als de externe handgreep is omgedraaid . Deze contact/snap is resistent om een ​​open circuitpositie te geven in een open circuit. Positie .

De 100 A -contacten zijn verkrijgbaar met connectoren van het studietype; Allemaal zijn vastgebonden koper . De schakelaarlichaam, de rotor en de as zijn gemaakt van een hoge sterkte, met glas gevuld thermoplastisch materiaal . De bedrijfsas wordt tegen lekkage verzegeld door twee high
Temperatuurbestendige Viton O-ringen . Elke handgreepkit bevat een handvat met montageschroef, een montagemoer, een indicatorplaat, een pakking .

Spanning reguleren Tap Changer Installatie
Er zijn geen speciaal gereedschap vereist . De schakellichaam is geïnstalleerd via een geknepen 1,33 inch
(33 . 7 mm) gat in de tankwand en verzegeld door een binnenpakking. Een buitenafdichtingsmoer is
Verstrekt tot een koppel van 80 tot 12

Opmerking:

1. Terminal Connector Grootte: stud -0.25-20 thread of gat -0.25 (6.3mm)

H=terminal met gat -0.25 (6.3mm)

2. terminalhoek: 90

De pointerhandgreeppakketten die samen worden verkocht .
3. beoordeling:
Spanningsklasse: 25 kV
60 Hz 1 minuut bestand tegen: 50 kV
BIL -hendel: 150 kV
Continue stroombeoordeling: 100a . (150A is beschikbaar)
