Productenbeschrijving
Gecomprimeerd en gelamineerd hout is een hoog presterend engineeringmateriaal dat speciaal is ontworpen voor elektrische isolatie en structurele ondersteuning . Het wordt veel gebruikt in transformatoren, wederzijdse inductoren, reactoren, motoren en andere apparatuur .
Voordelen:
2. Goede isolatieprestaties
3. mechanische sterkte
certificaat
Boards Flatness (eenheid MM)
| Normale dikte | Afstand van punten op het gezichtsgezicht van lichtgewicht rechte liniaal | |
| 500 rechte heerser | 11000Straight Ruler | |
| Minder dan of gelijk aan 15 | 2 | 4 |
| >15... minder dan of gelijk aan 25 | 1.5 | 3 |
| >25...<60 | 1 | 2 |
| >60 | 1 | 1 |
Normale lengte en breedtetolerantie (eenheid mm)
| Lengte en breedte | Tolerantie |
| >100... minder dan of gelijk aan 250 | ±0.8 |
| >250... minder dan of gelijk aan 500 | ±1.0 |
| >500... minder dan of gelijk aan 1000 | ±2.0 |
| >1000... minder dan of gelijk aan 2000 | ±3.0 |
| >2000 | ±4.0 |

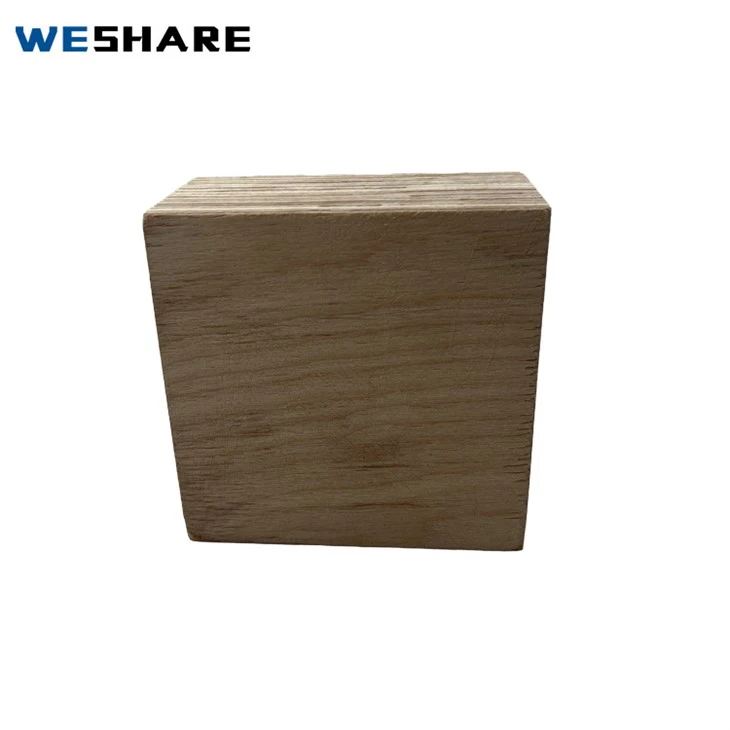

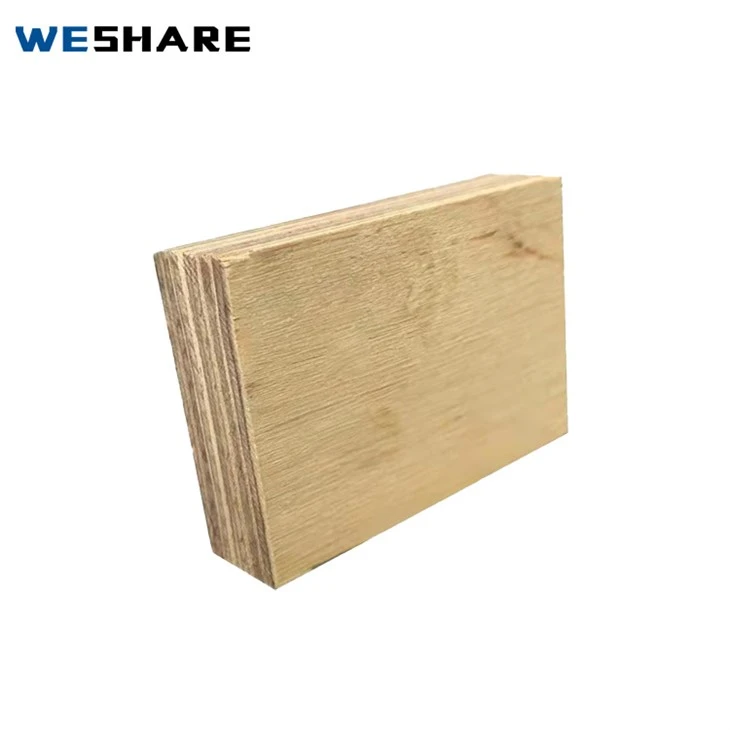

Productdisplay
.
Oppervlaktekwaliteit
| Item | Toegestaande bereik |
| Zwelling | Niet toegestaan |
| Krakend | |
| Dode knoop | |
| Voldoende body | |
| Insectengat | |
| Rot | |
| Besmetting | |
| Blauwe plekken | Een paar toegestaan, geen effect in gebruik |
| Indruk | |
| Kleur-odds en splash | |
| Patches per sq . m . op het oppervlak | Minder dan of gelijk aan 3 |
Elektrisch gelamineerde houttechniek Doeltafel
| Vermogen | Eenheid | Model | |||||||||
| Fineer -techniek Doel | Rings -techniek doelwit | ||||||||||
| P3B | C1B | C2B | C3B | C4B | T2B | T4B | |||||
| Uiterlijkdichtheid | g/cm³ | 1.1-1.2 | 0.7-0.9 | 0.9-1.1 | 1.1-1.2 | 1.2-1.3 | 0.9-1.1 | 1.2-1.3 | |||
| Vocht | % | Minder dan of gelijk aan 6 | Minder dan of gelijk aan 6 | Minder dan of gelijk aan 6 | Minder dan of gelijk aan 6 | Minder dan of gelijk aan 6 | Minder dan of gelijk aan 6 | Minder dan of gelijk aan 6 | |||
| Verticale laag Richting Buigsterkte |
Richting a | MPA | Groter dan of gelijk aan 150 | Groter dan of gelijk aan 45 | Groter dan of gelijk aan 55 | Groter dan of gelijk aan 65 | Groter dan of gelijk aan 80 | Diameter>1000 mm | Groter dan of gelijk aan 100 | Groter dan of gelijk aan 140 | |
| Richting B | Diameter minder dan of gelijk aan 1000 mm | Groter dan of gelijk aan 90 | Groter dan of gelijk aan 125 | ||||||||
| Verticale laag Richting Buigmodulus van elasticiteit |
Richting a | GPA | Groter dan of gelijk aan 14 | Groter dan of gelijk aan 4.5 | Groter dan of gelijk aan 6 | Groter dan of gelijk aan 8 | Groter dan of gelijk aan 9 | Groter dan of gelijk aan 10 | Groter dan of gelijk aan 13 | ||
| Richting B | - | ||||||||||
| Samperrukbaarheid (onder 20MPa) | C | % | Minder dan of gelijk aan 3 | Minder dan of gelijk aan 5 | Minder dan of gelijk aan 4 | Minder dan of gelijk aan 3 | Minder dan of gelijk aan 2,5 | Minder dan of gelijk aan 5 | Minder dan of gelijk aan 4 | ||
| Crev | Groter dan of gelijk aan 70 | Groter dan of gelijk aan 70 | Groter dan of gelijk aan 70 | Groter dan of gelijk aan 70 | Groter dan of gelijk aan 70 | Groter dan of gelijk aan 70 | Groter dan of gelijk aan 70 | ||||
| Impactsterkte (bijzettest) | Richting a | KJ/㎡ | Groter dan of gelijk aan 35 | Groter dan of gelijk aan 6 | Groter dan of gelijk aan 10 | Groter dan of gelijk aan 613 | Groter dan of gelijk aan 15 | Groter dan of gelijk aan 25 | Groter dan of gelijk aan 35 | ||
| Richting B | - | ||||||||||
| Afschuifkracht | MPA | Groter dan of gelijk aan 8 | Groter dan of gelijk aan 5 | Groter dan of gelijk aan 7 | Groter dan of gelijk aan 8 | Groter dan of gelijk aan 9 | Groter dan of gelijk aan 7 | Groter dan of gelijk aan 9 | |||
| Verticale laagrichting elektrische sterkte | Kv/ | Groter dan of gelijk aan 11 | Groter dan of gelijk aan 9 | Groter dan of gelijk aan 10 | Groter dan of gelijk aan 11 | Groter dan of gelijk aan 12 | Groter dan of gelijk aan 10 | Groter dan of gelijk aan 10 | |||
| mm | |||||||||||
| Parallelle laag richting punctie spanning | Kv | Groter dan of gelijk aan 50 | Groter dan of gelijk aan 50 | Groter dan of gelijk aan 50 | Groter dan of gelijk aan 50 | Groter dan of gelijk aan 50 | Groter dan of gelijk aan 50 | Groter dan of gelijk aan 50 | |||
| Krimp na gedroogd | Richting a | % | Minder dan of gelijk aan 0,2 | Minder dan of gelijk aan 0,3 | Minder dan of gelijk aan 0,3 | Minder dan of gelijk aan 0,3 | Minder dan of gelijk aan 0,3 | Omvang | Minder dan of gelijk aan 0,5 | Minder dan of gelijk aan 0,5 | |
| Richting B | Minder dan of gelijk aan 0,5 | Minder dan of gelijk aan 0,3 | Minder dan of gelijk aan 0,3 | Minder dan of gelijk aan 0,3 | Minder dan of gelijk aan 0,3 | ||||||
| Dikte | Minder dan of gelijk aan 3 | Minder dan of gelijk aan 3 | |||||||||
| Dikte | Minder dan of gelijk aan 3 | Minder dan of gelijk aan 3 | Minder dan of gelijk aan 3 | Minder dan of gelijk aan 3 | Minder dan of gelijk aan 3 | ||||||
| Olieabsorptie | % | Groter dan of gelijk aan 8 | Groter dan of gelijk aan 8 | Groter dan of gelijk aan 15 | Groter dan of gelijk aan 8 | Groter dan of gelijk aan 50 | Groter dan of gelijk aan 15 | Groter dan of gelijk aan 5 | |||
| (Δtanδ) verontreiniging tot vloeibaar diëlektrisch | - | Minder dan of gelijk aan 0,1 | Minder dan of gelijk aan 0,1 | Minder dan of gelijk aan 0,1 | Minder dan of gelijk aan 0,1 | Minder dan of gelijk aan 0,1 | Minder dan of gelijk aan 0,1 | Minder dan of gelijk aan 0,1 | |||
Normale dikte en tolerantie (eenheid mm)
| Normale dikte | Tolerantie |
| Minder dan of gelijk aan 10 | ±1.4 |
| >10... minder dan of gelijk aan 15 | ±1.6 |
| >15... minder dan of gelijk aan 20 | ±1.8 |
| >20... minder dan of gelijk aan 25 | ±2.0 |
| >25... minder dan of gelijk aan 30 | ±2.2 |
| >30... minder dan of gelijk aan 40 | ±2.6 |
| >40... minder dan of gelijk aan 60 | ±3.0 |
| >60... minder dan of gelijk aan 100 | ±4.0 |
| >100... minder dan of gelijk aan 150 | ±4.0 |
Productenspecificatie (eenheid MM)
Fineer maximale specificatie: 4000x3000x120
Fineer maximale specificatie: (lengte x breedte x dikte)
Fineer gebruikelijke specificatie:
3000x1500x(10-120)
2400x2000x(10-120)
Fineer gebruikelijke specificatie:
(lengte x breedte x dikte)
X-vorms drukring Maximale diameter: 3000
Verpakking
Verpakt in houten kratten, houten ingelijste koffers of andere sterk genoeg materialen bedekt met vochtbestendig materiaal-outside .
Bruto gewicht van elk pakket is niet groter dan 3000 kgs .
Opslag
Elektrisch gelamineerd hout voor olietransformatorisolatie moet worden bewaard in een schone en droge kamer met een temperatuur van maximaal 40 graden en moet plat worden gelegd op een opstapbord dat minstens 50 mm van de grond ligt, nooit dicht bij FRE-bron, warmtebron en beschermd tegen vocht .
Toepassingsscenario's
Gecomprimeerd en gelamineerd hout maakt meestal gebruik van hoogwaardige hardhout zoals eiken, walnoot, enz. .
